工事内容について
<エコスマイルの施工ポリシー>
産業用太陽光発電システム、住宅用太陽光発電システム、オール電化（エコキュート・IHクッキングヒーター）の工事内容についてです。

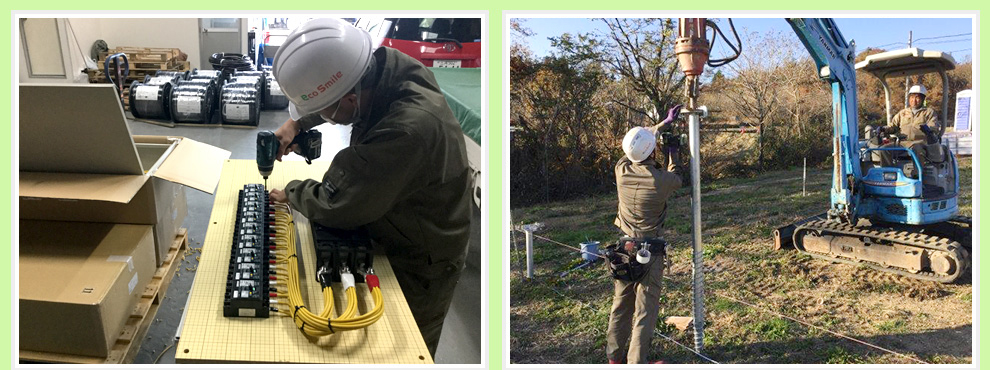

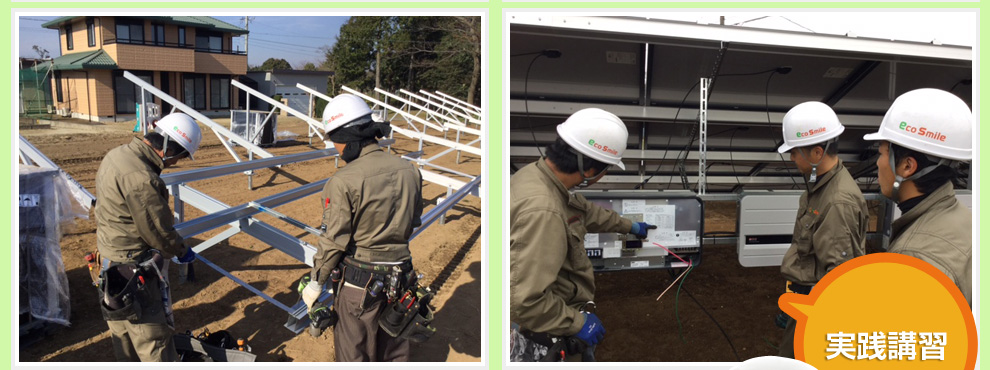

施工スタッフは倉庫内の研修所において、日々の大事なお客様宅の工事を満足なものにするために実践・座学等を行い施工品質の向上に努めております
野立て1（スクリュー杭工法）（当社推奨）
-
- （1）ユンボで草刈り整地をします。
-
- （2）墨出しをし、スクリュー杭と架台の位置決めをします。
-
- （3）ユンボに専用のアタッチメントを取り付け杭を打っていきます。
-
- （4）スクリューが十分引き抜きに耐えうるか再度実験します。
-
- （5）充分な強度があることが再確認できました。
-
- （6）架台を取り付けます。
-
- （7）パネルを架台に乗せます。
-
- （8）ボルトを増し締めし、チェックをします。
-
- （9）ケーブルをひとまとめにし架台にきれいに取り付けます。
-
- （10）架台裏にパワーコンディショナを取り付けます。
-
- （11）既に取り付けたポールに集電箱を取り付けます。
-
- （12）電力会社がメーターを取り付けます。
-
- （13）完成-1
-
- （14）完成-2
野立て2（布基礎工法①）
-
- （1）施工前-1
-
- （2）施工前-2
-
- （3）施工前-3
-
- （4）石の撤去
-
- （5）障害物撤去
-
- （6）地面掘削
-
- （7）整地中
-
- （8）砕石を入れてます
-
- （9）きれいに整地します
-
- （10）整地完了
-
- （11）フェンスの基礎を作ります
-
- （12）フェンス基礎完成
-
- （13）地面角度を測ります
-
- （14）位置決めをします
-
- （15）基礎の位置決めをします
-
- （16）基礎の掘削
-
- （17）基礎位置をならします
-
- （18）型枠をします
-
- （19）ポンプ車でコンクリートを流します
-
- （20）型枠にコンクリートを流します
-
- （21）型枠を叩いて平行にします
-
- （22）乾かし固めます
-
- （23）基礎に架台を取り付けます
-
- （24）架台完成
-
- （25）パネルを取り付けます
-
- （26）パネル完成
-
- （27）パワーコンディショナーを取り付けます
-
- （28）パワーコンディショナー取り付け完成
-
- （29）ポールの基礎を作ります
-
- （30）ポールに集電箱を取り付けます
-
- （31）ポールに売電メーターを取り付けます
-
- （32）結線をします
-
- （33）完成-1
-
- （34）完成-2
野立て3（布基礎工法②）
-
- （1）施工前アスファルト駐車場
-
- （2）位置決め
-
- （3）フェンス基礎
-
- （4）縁石を取り除きます
-
- （5）アスファルトを掘削します
-
- （6）平行にきれいに仕上げます
-
- （7）型枠をとりつけます
-
- （8）均等に取りつけます
-
- （9）型枠にコンクリートを流しかためます
-
- （10）基礎からアンカーをだします
-
- （11）架台を取り付けます
-
- （12）パネルを取り付けます
-
- （13）パワーコンディショナーを取り付けます
-
- （14）ポールに集電箱を取り付けます
-
- （15）ポールに売電メーターを取り付けます
-
- （16）ポールから電柱に結線します
-
- （17）完成-1
-
- （18）完成-2
- 無料診断・お見積り・資料請求はこちら
- エコスマイルでは、無料の省エネ提案シミュレーション、無料でのお見積もり、
各種資料の送付を承っております。
専門スタッフが丁寧にご対応させていただきますので、お気軽にご相談ください。
太陽光発電システムの設置工程について
モジュール・架台等設置工事
-
1.墨出し
- 太陽電池モジュールを設置する場所にチェックを付けます。
これが見栄えを決めますので慎重に行います。
-
2.金具取付
-
- D（Diversity＝多様性）
アンカー工法
-
- スレートラックレス工法
-
- スレート金具工法
-
- 瓦支持金具工法
-
- 瓦アンカー工法
-
- 支持瓦工法
-
- 金属瓦棒工法
-
- 金属立平葺工法
-
- 金属横葺工法
-
- 折板重ね式工法
-
- 折板ハゼ工法
-
- アスファルトシングル工法
-
- セキスイパルフェ工法
-
- ブルックⅠ工法
-
- ブルックⅣ工法
-
- 陸屋根アンカー工法
-
- 陸屋根置基礎工法
- 一次防水
- 裏面ブチルゴムの剥離紙をつけ垂木側にビス固定します。
- 二次防水
- 金具周辺、ビス頭にプライマーを塗布する。
- 三次防水
-
シリコンコーティングをしヘラでなじませる。
※メーカーや屋根材により異なります。
3.コーキング
|
雨漏りしないように コーキング材もこだわります。 |
-
4.架台設置
- 墨出しを慎重に行っているので、きれいに均等に真っすぐ仕上がります。
-
5.太陽電池モジュール設置
- 太陽電池モジュールの配線を系統ごとにきれいに束ねておきます。
配線がよじれたり落ち葉が積もったり、鳥の巣ができるのを防ぐためです。
-
6.太陽電池モジュールのアース取付
- アースをしっかり取ります。
電気工事
-
1.パワーコンディショナ設置
- しっかりと固定して設置します。
メーカーによって屋内用と屋外用があります。
-
2.配線工事（1）
- 家の中にケーブルを引き込み接続箱まで持っていきます。
見えないところもきちんとケーブルを束ねます。
工事は屋根裏か床下で行います。
-
3.接続箱設置
- 各ブレーカーへつなぎます。
アースもしっかり取ります。
-
4.配線工事（2）
- 接続箱からパワーコンディショナへ配線します。
-
5.配線工事（3）
- 太陽光専用ブレーカーを分電盤に取付けパワーコンディショナからこのブレーカーへ配線します。
-
6.電力モニター設置（オプション）
- エコモニターを設置します。
送信ユニットの工事をします。
-
7.余剰電力量計設置
- 電力会社に電気を売るための売電メーターを設置します。
ケーブルをつなげます。
-
8.取扱説明
- 工事スタッフが取扱方法・モニターの見方などをしっかりと丁寧にご説明いたします。
- 無料診断・お見積り・資料請求はこちら
- エコスマイルでは、無料の省エネ提案シミュレーション、無料でのお見積もり、
各種資料の送付を承っております。
専門スタッフが丁寧にご対応させていただきますので、お気軽にご相談ください。
オール電化の設置工程について
土台・本体等設置工事、電気・配管工事
-
1.土台工事
- 屋外にエコキュートを設置するための土台工事を慎重に行います。
また最近はエコキュートを設置される方が多いため、中部電力と東洋ベースなどが共同開発したエコキュート専用の基礎（エコベース）を使用する事がほとんどです。
すでにコンクリートを打ってある場合は直置きします。
-
2.ガスコンロ・メーター撤去
- 既存のコンロとメーターを取り外し配管をプラグ処理します。
-
3.給湯器撤去
- 既存の給湯器を撤去します。
-
4.お風呂の配管工事
- お湯・水・お風呂の配管は残し、ガス配管はプラグ処理します。
-
5.エコキュート設置
- エコキュート本体を取付けます。
-
6.アンカー取付
- エコキュート本体がずれないようにしっかりアンカーを取付けます。
-
7.ヒートポンプ設置
- エコキュート本体の隣にヒートポンプを取付けます。
-
8.配管・配線工事
- 配管と電気配線をエコキュート本体とヒートポンプにつなぎます。
-
9.循環口取付
- 循環口を取付けます。
-
10.リモコン設置
- エコキュートの浴室リモコンと台所リモコンを設置します。
-
11.IHクッキングヒーターの配線工事
- コンロ下にIHクッキングヒーター専用コンセントを設置します。
-
12.専用ブレーカー増設
- エコキュートとIHクッキングヒーター専用回路を増設します。
-
13.コンセント設置
- IHクッキングヒーター専用のコンセントを設置します。
-
14.IHクッキングヒーター本体設置
- IHクッキングヒーター本体をきちんと設置します。
-
15.エコキュート・IHクッキングヒーターの試運転
- エコキュートとIHクッキングヒーターの動作確認をします。
-
16.エコキュート・IHクッキングヒーターの取扱説明転
- 工事スタッフが取扱方法・モニターの見方などをしっかりと丁寧にご説明いたします。
